一、前言

近年来，移动互联网、高清视频、在线游戏等众多新兴业务得到高速发展，各类业务已全面 IP 化、宽带化，因此大容量、分组化已经成为运营商传送网最为突出的需求，并且，随着历年来的网络建设，现网设备种类繁多，网络层次复杂，运维困难等问题也逐步显现，网络架构的扁平化已是大势所趋。

随着全业务 IP 化及网络扁平化的发展趋势，需要融合型的大容量传送设备对业务进行统一承载和调度，分组化的光传送网(分组 OTN)这一概念的出现立即引起了各设备厂商及标准组织的广泛关注，业界普遍认为分组 OTN 将是下一代承载网的主要发展方向。

二、分组 OTN 的功能模型

所谓分组 OTN，指的是分组和光网络互相融合并统一管理的交换平台，其基于通用信元交叉平台实现，通过通用交叉技术，在业务板卡中将分组、OTN 等各种业务切成信元，通用交叉矩阵对信元进行交换，可以实现分组和 OTN 在同一交叉矩阵中的灵活交叉。分组 OTN 设备的功能模型如下图所示：

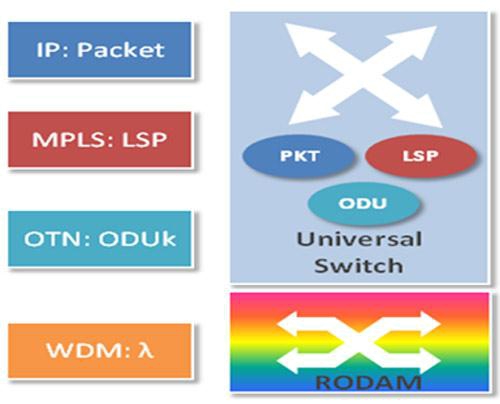

图 1 分组 OTN 设备功能模型

传统的 OTN 设备基于电路交换平台实现，只能对业务进行刚性的汇聚和调度，如果客户侧为非满速率业务，将对网络资源造成一定程度的浪费，而分组 OTN 设备可以认为是对传统 OTN 设备的增强，具备了更强的灵活性，除了对业务进行刚性的汇聚和调度（OTN 功能），还可以对客户侧非满速率的业务进行弹性的汇聚和调度（基于分组功能，统计复用特性）。

对于 OTN 业务，接入分组 OTN 设备后，先在客户侧 OTN 板卡中进行 OTN 成帧处理，之后将 ODU 进行信元切片。客户侧 OTN 板卡产生的信元经过背板送到通用交叉矩阵统一进行信元交换，之后通过背板送往线路侧单板。在线路侧单板中，由信元恢复到

ODU，之后进行 OTN 的成帧处理和封装。

对于分组业务，接入分组 OTN 设备后，先在客户侧 PTN 板卡中进行分组处理，例如伪线仿真（PW）处理、LSP 处理等，之后进行信元切片。客户侧 PTN 板卡产生的信元经过背板送到通用交叉矩阵统一进行信元交换，之后通过背板送往线路侧单板。在线路侧单板中，由信元恢复到分组数据，之后进行分组处理，然后完成分组业务到 OTN

的封装。

分组 OTN 的线路侧板卡可以有三种，一种是线路侧分组板卡，这种单板只能处理分组业务，分组业务处理之后直接封装到高阶 ODU，之后封装到 OTUk 上线路传输；另一种是线路侧混合板卡，这种单板既可以处理分组业务也可以处理 OTN 业务，分组业务可以封装到低阶 ODU，之后与 OTN 业务一起映射到高阶 ODU，再封装到 OTUk 上线路传输，第三种则是线路侧 OTN 板卡，只处理 OTN 业务。

分组业务在网络中以 ODU 传输，在不需要下路进行分组处理的站点，直接进行 OTN

交叉，此时中间站点可采用线路侧 OTN 单板；在需要分组处理的站点，需要在线路侧分组板卡或混合板卡中将分组业务从 ODU 解出，之后进行分组处理和分组交换。

结论：分组 OTN 除了进行波长级/频谱级的调度以外， 还可以进行 ODUK/PKT 的

调度，比传统 OTN 设备的功能更为丰满和完善。

三、分组 OTN 的应用场景

分组 OTN 可以实现全业务的统一承载和调度，主要的应用场景包括宽带业务承载，大客户业务接入和路由器 Bypass。

√ 宽带业务承载

由于宽带业务的多样性，OLT/DSLAM 上行端口经常处于非满速率状态，可以利用分组功能实现 OLT/DSLAM 上行带宽的二次收敛，减轻对 SR/BRAS 的端口压力，解决宽带业务高效承载、组网保护协调等问题。

√ 大客户业务接入

分组 OTN 解决高价值大客户多种业务的接入，包括政府、金融证券、企业等。分组

OTN 可为日益增多的以太网专线和专网业务提供电信级分组传送与汇聚功能，为政府、银行、证券等集团客户提供其所看重的物理隔离、带宽保证和低时延等 SLA 保障。

√ 路由器 Bypass

IP 流量的飞速增长，特别是是低附加值的 INTERNET 流量的激增，给骨干承载网

带来了越来越大的扩容压力和运营压力。

现阶段骨干承载网上的 IP 流量承载在核心路由器上，IP 流量的增长导致对核心路由器的流量需求剧增，但与此同时，经过核心路由器的 IP 流量中，多数流量只需要路由器进行流量传送而无需 IP 层处理，浪费了大量路由器资源，因此通过旁路核心转发路由器的流量能够有效降低 IP 层的投入。相比较路由器网络，光传输网络在传输速度、性能和价格上更有优势，利用分组 OTN 的分组处理能力，可以实现 VLAN/LSP 的识别和适配，区分旁路业务和下路业务， 之后再封装到 ODUK/ODUFLEX 进行 ODUK 级别的交叉调度和处理。

四、分组 OTN 带来的客户利益

分组 OTN 集成和融合了 L0、L1 和 L2 分组传送层的功能，可完成两个或多个平面的功能，极大简化网络层次和网络复杂度；另一方面，可减少设备种类，节省机房空间，减少机房电源、配套资源等方面的支出，可有效的降低运营商 CAPEX 和 OPEX。

五、ZXONE 9700 分组 OTN 设备简介

中兴通讯基于 iOTN 平台推出了面向 100G 和超 100G 的全新统一交换分组 OTN 设

备 ZXONE 9700 系列产品，支持 10G/40G/100G 传输速率，支持未来升级到 400G 和集群，可实现 14.4/7.2T ODUk 的大容量电层交叉和 10G/40G/100G/400G 波长的光层交叉及分组交换功能，适用于骨干核心层以及本地/城域网络，可充分满足运营商对大颗粒数据业务的透明传输、灵活调度、汇聚处理以及对业务管理监控的需求。

六、小结

分组 OTN 设备即具备 OTN 设备的所有特点，又集成了分组功能，可实现对各种业务的统一接入、交换、传送，实现对刚性管道的柔性化处理，提高带宽利用率，大幅度缓解全业务 IP 化带来的巨大带宽压力，做到针对 IP 流量的智能化疏导，顺应了业务 IP

化和网络扁平化、融合化的趋势，适应未来电信网发展趋势。
